电液伺服动静疲劳试验机检测

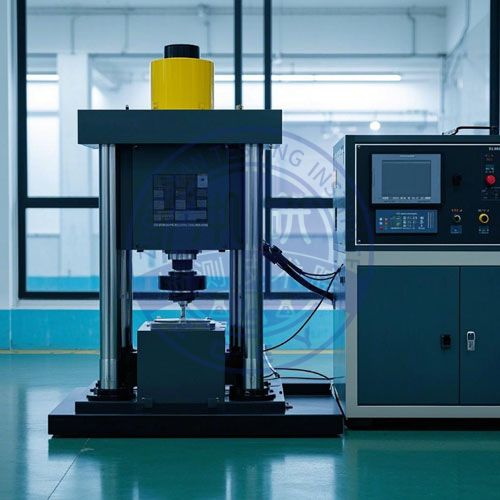

电液伺服动静疲劳试验机是一种用于测试材料、零部件在动态和静态载荷下疲劳性能的设备。
以下是关于其测试的相关内容：
测试原理
- 电液伺服系统通过控制液压油的流量和压力，驱动作动器对试样施加动态或静态的载荷。
试验机配备高精度的传感器，实时测量载荷、位移等参数，并将反馈信号传递给控制系统。
控制系统根据预设的试验参数，如载荷幅值、频率、波形等，不断调整液压油的输出，以精确控制作动器的运动，从而实现对试样的加载和测试。
在循环加载过程中，观察试样在不同循环次数下的性能变化，直至试样出现疲劳破坏，以此来评估材料或零部件的疲劳性能。
测试步骤
1. 试样准备
- 根据测试要求，选取合适的试样，其形状、尺寸和加工精度应符合相关标准和试验目的。
例如，对于金属材料的疲劳测试，常见的试样形状有圆形、矩形等，且表面需进行精细加工，以避免因表面缺陷影响测试结果。
- 在试样上安装必要的测量装置，如应变片、引伸计等，用于测量试样在加载过程中的应变和位移。
应变片应粘贴牢固，位置准确，引伸计的安装要保证其能够准确测量试样的变形。
2. 试验机安装与调试
- 将试样安装在试验机的夹具中，确保试样安装牢固，且加载轴线与试样的轴线重合，以避免偏心加载导致测试结果不准确。
夹具的选择应根据试样的形状和尺寸进行，保证夹具能够提供足够的夹紧力，同时不会对试样造成损伤。
- 连接试验机的液压管路、电气线路，并接通电源和液压源。
启动试验机，进行系统预热和初始化，检查各部件是否正常工作，如油泵、伺服阀、传感器等。
- 根据试验要求，在试验机的控制系统中设置测试参数，包括载荷类型（如正弦波、三角波等）、载荷幅值、频率、循环次数、静态预载荷等。
同时，设置好数据采集的频率和存储方式，以便记录试验过程中的各种数据。
3. 校准与验证
- 在正式测试前，需要对试验机的载荷测量系统和位移测量系统进行校准。通常使用标准砝码或标准位移量块对载荷传感器和位移传感器进行校准，确保测量结果的准确性。校准过程应按照试验机的操作手册进行，一般需要将传感器与标准设备进行对比，调整试验机的参数，使测量值与标准值相符。
- 进行空载运行试验，检查试验机的运行状态是否平稳，液压系统是否有泄漏，电气控制系统是否正常。在空载运行过程中，观察作动器的运动是否顺畅，各传感器的读数是否稳定在零位附近。如有异常，应及时排查故障并进行修复。
4. 正式测试
- 确认试验机和试样准备就绪后，启动测试程序。试验机将按照预设的参数对试样施加动态或静态载荷，开始循环加载试验。在试验过程中，密切观察试验机的运行状态和试样的变化情况，如是否有异常声音、振动，试样表面是否出现裂纹等。
- 控制系统会实时采集和处理载荷、位移、应变等数据，并显示在监控界面上。操作人员应定期检查数据的准确性和完整性，确保试验数据的可靠记录。如果发现数据异常，应及时停止试验，分析原因并采取相应的措施。
- 当试样达到预设的疲劳破坏标准，如出现明显的裂纹扩展、断裂或达到规定的循环次数时，试验结束。停止试验机的运行，关闭电源和液压源。
5. 数据处理与分析
- 从试验机的控制系统中导出试验数据，包括载荷 - 时间曲线、位移 - 时间曲线、应变 - 时间曲线等。使用专业的数据分析软件对数据进行处理，如计算疲劳极限、疲劳寿命、应力 - 应变关系等参数。
- 根据试验数据绘制疲劳曲线，如S - N曲线（应力 - 循环次数曲线），以直观地展示材料或零部件在不同应力水平下的疲劳性能。通过对疲劳曲线的分析，评估材料的疲劳强度和寿命，为工程设计和材料选择提供依据。
- 对试样的断口进行观察和分析，使用光学显微镜、电子显微镜等设备观察断口的形貌、特征，判断疲劳裂纹的起源、扩展路径和断裂机制，进一步了解材料的疲劳破坏过程和原因。
注意事项
- 试验机应安装在清洁、干燥、通风良好的环境中，远离振动源和电磁干扰源，以保证试验机的正常运行和测试精度。
- 操作人员应经过专业培训，熟悉试验机的操作方法和安全注意事项。在试验过程中，严格遵守操作规程，禁止在试验机运行时进行不必要的操作和调整。
- 定期对试验机进行维护和保养，包括更换液压油、清洗过滤器、检查密封件、校准传感器等。
定期维护可以保证试验机的性能稳定，延长设备的使用寿命。
- 在测试高硬度、高强度材料时，要注意选择合适的夹具和加载方式，避免因试样断裂产生的碎片飞溅造成安全事故。
同时，应根据材料的特性和试验要求，合理选择测试参数，避免因参数设置不当导致试验结果不准确或试样过早破坏。
- 对于长时间的疲劳测试，应设置必要的监控和保护措施，如过载保护、温度保护等，以防止试验机因长时间运行出现故障而损坏试样或设备。
