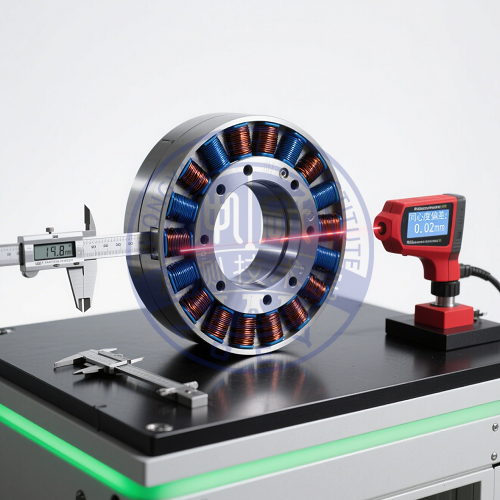

定子装配检测

检测项目

1.绕组直流电阻：偏差值≤5%（20℃基准温度）

2.绝缘电阻：≥100MΩ（500VDC测试电压）

3.工频耐压：AC1800V/60s无击穿（额定电压≤690V）

4.槽楔紧密度：位移量≤0.3mm（轴向推力50N）

5.铁芯叠压系数：≥95%（磁通密度1.5T条件下）

6.同轴度误差：≤Φ0.05mm（基准轴径＞100mm）

7.绕组匝间耐压：脉冲电压峰值4500V（上升时间0.2μs）

检测范围

1.硅钢片冲压定子铁芯

2.铜/铝材质电磁绕组线圈

3.环氧树脂浸渍绝缘系统

4.永磁同步电机定子组件

5.高压电机真空压力浸漆定子

6.新能源汽车驱动电机定子总成

7.风力发电机定子焊接结构件

检测方法

1.GB/T755-2008《旋转电机定额和性能》规定绕组温升试验方法

2.GB/T10068-2020《轴中心高为56mm及以上电机的机械振动测量》

3.ISO2178:2016《非磁性基体金属涂层厚度测量磁性法》

4.ASTMA34/A34M-19《软磁材料直流磁性能标准试验方法》

5.IEC60034-18-41:2014《旋转电机绝缘系统热评定规程》

6.GB/T12665-2017《电机在一般环境条件下湿热试验要求》

检测设备

1.MitutoyoCRYSTA-ApexS系列三坐标测量机（精度0.8+L/600μm）

2.MeggerMIT515绝缘电阻测试仪（量程0.01MΩ~10TΩ）

3.Chroma19032耐压测试仪（AC5kV/DC6kV,精度1%）

4.KIMOCP300热成像仪（-20~650℃,热灵敏度0.05℃）

5.Bruel&Kjaer4397振动分析仪（频率范围0.4Hz~25.6kHz）

6.FLUKETi480PRO红外热像仪（分辨率464348像素）

7.HIOKIPW3390功率分析仪（基本精度0.04%）

8.ZwickRoellZ100材料试验机（载荷100kN,精度Class0.5）

9.OmicronCPC100多功能电气测试系统（介损测量精度0.05%）
