球头销装配精度检测

球头销装配精度检测是确保球头销（广泛应用于汽车转向系统、悬挂系统等，起连接和转动作用的关键部件）在装配后，各项尺寸、位置及配合间隙符合设计要求，保障其转动灵活性、承载能力及使用寿命的重要环节。以下是该检测的主要内容和流程：

检测前准备

样品与工具准备：选取装配完成的球头销总成（包括球头销、球头座、防尘罩、拉杆等组件），确保装配过程符合工艺规范，无明显磕碰或装配失误。

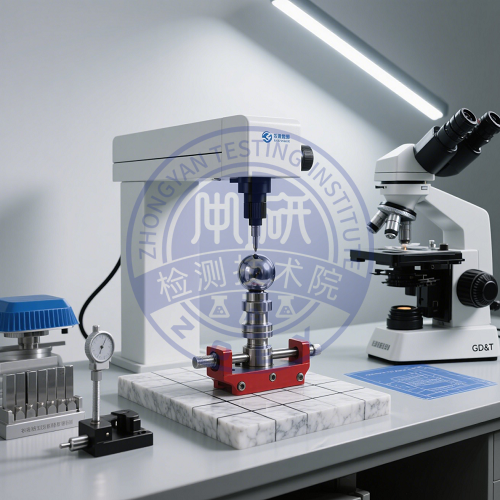

准备检测工具，包括三坐标测量仪（高精度测量尺寸和位置偏差）、百分表或千分表（测量间隙和跳动）、量规（如止通规，快速检测关键孔径）、扭矩扳手（检测装配预紧力）、角度仪（测量转动角度范围）等，所有工具需经校准，确保精度符合要求（如三坐标测量仪精度需达到 ±0.001mm）。

检测环境：在恒温环境（通常 20±2℃）下进行检测，避免温度变化导致零件热胀冷缩影响测量精度；检测台面需平整、稳固，减少振动对精密测量的干扰。

主要检测项目与操作

关键尺寸精度检测：

球头直径与球头座内径：用三坐标测量仪在球头不同截面（如赤道面、上下极点附近）测量直径，确保球头实际直径在设计公差范围内（如 φ20±0.01mm）；同时测量球头座的内径，计算两者的配合间隙（通常设计间隙为 0.01-0.05mm，过小影响转动灵活性，过大易导致松动）。

杆部尺寸：测量球头销杆部的直径、长度及螺纹尺寸（如 M12×1.25 的螺纹，需用螺纹量规检测通止状态），确保与连接部件的装配兼容性，避免因螺纹过松或过紧导致装配困难或连接失效。

安装基准尺寸：检测球头销相对于装配基准（如拉杆的安装孔中心）的位置尺寸，如球头中心到安装孔的距离，偏差需控制在 ±0.1mm 内，否则会导致装配后整体结构偏移，影响受力平衡。

位置精度检测：

同轴度：检测球头销杆部轴线与球头中心轴线的同轴度，通过三坐标测量仪采集杆部和球头的轴线数据，计算偏差值，通常要求不超过 0.1mm，否则会导致转动时产生附加力矩，加速磨损。

垂直度：若球头销与拉杆为垂直连接，需检测两者的垂直度（如杆部轴线与拉杆安装面的垂直度），用百分表配合直角尺测量，偏差应≤0.05mm/100mm，确保装配后受力方向符合设计要求。

配合间隙与预紧力检测：

转动间隙：用百分表抵住球头销杆部，手动转动球头，测量杆部的径向跳动量，即为转动间隙，通常要求≤0.05mm，间隙过大会导致转向或悬挂系统出现 “旷量”，影响操控精度。

预紧力：通过扭矩扳手检测球头销装配后的初始预紧扭矩（即转动球头所需的最小扭矩），需在设计范围内（如 5-10N・m），预紧力不足易松动，过大则会增加转动阻力，导致早期磨损。

功能精度检测：

转动角度：用角度仪测量球头销的最大转动角度（如左右各 30°），需满足设计要求，确保在实际工况下无卡滞，转动范围足够覆盖使用需求。

防尘罩装配精度：检查防尘罩与球头座、杆部的贴合度，用塞尺测量间隙，确保无松动或褶皱，避免灰尘、水分进入球头配合面，影响润滑和防锈性能。

结果判定与分析

合格判定：将各项检测数据与设计图纸的公差要求对比，所有项目均在允许范围内（如尺寸偏差、位置度、间隙等未超出上限），则判定装配精度合格。例如，球头配合间隙若设计为 0.02-0.04mm，实测值 0.03mm 即符合要求；若实测值 0.06mm，则判定为不合格。

偏差分析：若某项指标超标，需追溯装配过程查找原因。

如配合间隙过大，可能是球头或球头座加工尺寸超差，或装配时球头座未按规定压合到位；同轴度偏差大，可能是装配时定位基准偏移，或零件本身的加工精度不足。

批次一致性评估：对同批次多个球头销总成进行检测，统计各项指标的波动范围，若标准差较小（如尺寸偏差标准差≤0.005mm），说明装配工艺稳定；若波动过大，需调整装配设备（如压装机的定位精度）或加强零件来料检验。

注意事项

检测时需轻拿轻放样品，避免因碰撞导致球头变形或杆部弯曲，影响检测结果。

精密测量（如三坐标检测）前，需让样品在恒温环境中放置足够时间（如 2 小时），使零件温度与环境一致，减少热变形误差。

转动间隙和预紧力检测需在球头销润滑状态下进行（按装配工艺加注润滑脂），否则会因干摩擦导致测量值失真。

检测完成后，需对合格样品做好标识，不合格品隔离并记录缺陷，以便后续返工或报废处理。

通过装配精度检测，可有效确保球头销在装配后满足设计的功能和性能要求，为汽车等设备的安全运行提供保障，同时为优化装配工艺、提升产品一致性提供数据支持。
