配电柜检测

配电柜检验是确保其安全可靠运行的重要环节，主要包括以下几个方面：

外观及结构检验

柜体外观

检查配电柜柜体表面是否有明显的划痕、变形、锈蚀或掉漆现象，柜门应平整，无扭曲变形，关闭应严密，缝隙均匀。

柜体颜色应均匀一致，符合设计要求，通常为灰色或黑色等。

标识与铭牌

配电柜上应清晰标注有名称、编号、电压等级、用途等标识，标识应牢固、清晰、不易褪色。

铭牌内容应完整，包括生产厂家、型号、规格、额定电流、额定电压、防护等级等参数，且与实际设备相符。

内部结构

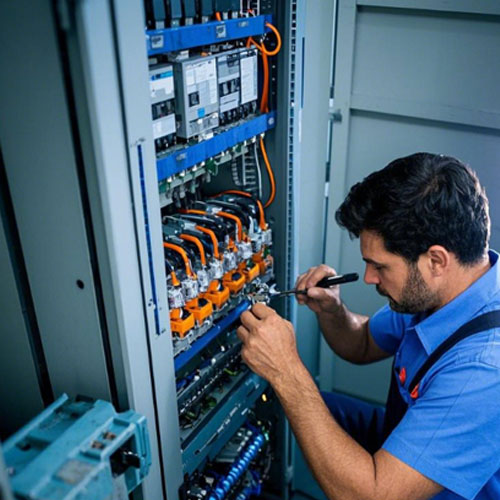

打开柜门，检查内部电器元件的布局是否合理，安装是否牢固，有无松动、移位现象。

母线排的布置应整齐、有序，相间及对地距离应符合相关标准要求，一般情况下，不同电压等级的安全距离不同，如10kV配电柜中，相间及相对地距离不小于125mm。

检查二次回路接线是否整齐、美观，导线绝缘应良好，无破损、老化现象，线号标识应清晰、准确，便于检修和维护。

电气性能检验

绝缘电阻测试

使用绝缘电阻测试仪，分别对配电柜的主回路、二次回路进行绝缘电阻测试。主回路绝缘电阻一般不应低于10MΩ，二次回路绝缘电阻不应低于2MΩ。

测试时应将配电柜内的断路器、隔离开关等电器元件处于合闸状态，确保测量的是整个回路的绝缘电阻。

工频耐压试验

对配电柜进行工频耐压试验，试验电压应根据配电柜的额定电压来确定，如10kV配电柜的试验电压一般为42kV，持续时间为1分钟。

在试验过程中，观察配电柜是否有放电、闪络等异常现象，若未出现异常，则表明配电柜的绝缘性能良好。

接地性能检查

检查配电柜的接地是否可靠，接地螺栓应无松动，接地线的规格应符合要求，一般不小于主进线电缆截面积的一半，且不小于25mm²。

使用接地电阻测试仪测量接地电阻，接地电阻不应大于4Ω。

电器元件检验

断路器

检查断路器的型号、规格是否符合设计要求，操作机构应灵活可靠，分合闸指示应正确。

对断路器进行分合闸试验，检查其分合闸时间、同期性等参数是否符合产品技术要求。

接触器

检查接触器的外观是否完好，触点应无烧蚀、磨损现象，衔铁吸合应平稳，无卡滞、抖动现象。

测试接触器的吸合电压和释放电压，吸合电压一般为额定电压的85% - 110%，释放电压一般为额定电压的20% - 75%。

继电器

检查继电器的外观及接线是否正常，整定参数应符合设计要求。

对继电器进行动作试验，检查其动作的准确性和可靠性，如过流继电器的动作电流、时间继电器的延时时间等是否符合规定。

功能检验

保护功能测试

模拟短路、过载、欠压等故障情况，检查配电柜的保护装置是否能及时动作，切断电路，保护设备和线路的安全。

检查保护装置的动作值是否准确，如过流保护的动作电流应在设定值的±5%范围内。

控制功能测试

对配电柜内的各种控制按钮、转换开关等进行操作，检查其控制功能是否正常，如电动机的启停控制、正反转控制等。

检查信号指示功能是否正常，如断路器的分合闸状态指示灯、故障指示灯等应能准确显示设备的运行状态。

计量功能检验

检查配电柜内的电能表、电流表、电压表等计量仪表的读数是否准确，与实际负荷情况是否相符。

对计量仪表进行精度校验，可采用标准表法或其他合适的校验方法，确保计量的准确性。
